Продукция
Фланец
Фланцы производятся в классах давления PN6-PN100 (DIN) или ANSI 150-2500 (ASME), с размерами DN15-DN600 (½ “-24”). Распространенные типы включают сварную шею (WN), скользящие (SO), слепые (BL) и резбовые (TH) фланцы. Оборудование лиц, такое как поднятое лицо (RF) или кольцевое соединение (RTJ), обеспечивает утечку соединений с конструкциями отверстий болтов, соответствующими ASME B16.5 или EN 1092-1.
Описание
маркер
Фланцы
| Продукты | Стальные фланцы |
| Размер фланжа | 1/2"-24"; DN15-DN600 |
| Класс фланж | 150#; 300#; 400#; 600#; 900#; 1500#; 2500# |
| Материал фланца | Углеродная сталь; нержавеющая сталь; Дуплекс стель; Медь никель etc. |
| Крад материала фланжа | ASTM A105,ASTM A350 LF1. LF2, LF6,16MN, ASTM A182,F1,F5,F9,F11,F22, ASTM A182 F304/304L, F316/316L, F316Ti, F321, F904, UNS N08020, UNS N06625, HAS C276 etc. |
| Фланжа стандарт | ANSI /ASME B16.5/16.47;DIN;BS;EN 1092-1;GOST;JIS;AWWA C207 etc. |
| Тип фланца | Сваренная шея; SLIP ON; LAP JOINT; Слепая фланца; Фланца сокета; Спектакльный слепый фланж ; Орифицийная фланца; Длиный сварый фланц etc. |
| Обрабка порверхности фланц | Антиржавое масло; Электрический гальванизированный; Горачая галванизованая; Раскование etc. |
| Фланцевое соединение | Сварка; LAP JOINT; Нитка |
| Тепловая обработка фланца | Нормализация; аннолирование; Квенчинг+Темперинг |
| Индустрия приследения | Нефть и газ; Обрабка воды; Электрическая энергия; Химические |
Спецификации и параметры
Фланцы производятся в классах давления PN6-PN100 (DIN) или ANSI 150-2500 (ASME), с размерами DN15-DN600 (½ "-24"). Распространенные типы включают сварную шею (WN), скользящие (SO), слепые (BL) и резбовые (TH) фланцы. Оборудование лиц, такое как поднятое лицо (RF) или кольцевое соединение (RTJ), обеспечивает утечку соединений с конструкциями отверстий болтов, соответствующими ASME B16.5 или EN 1092-1.

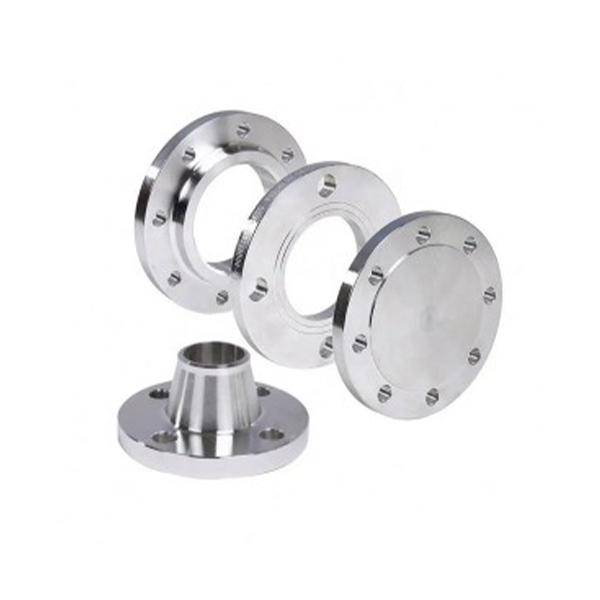

Типы фланцев

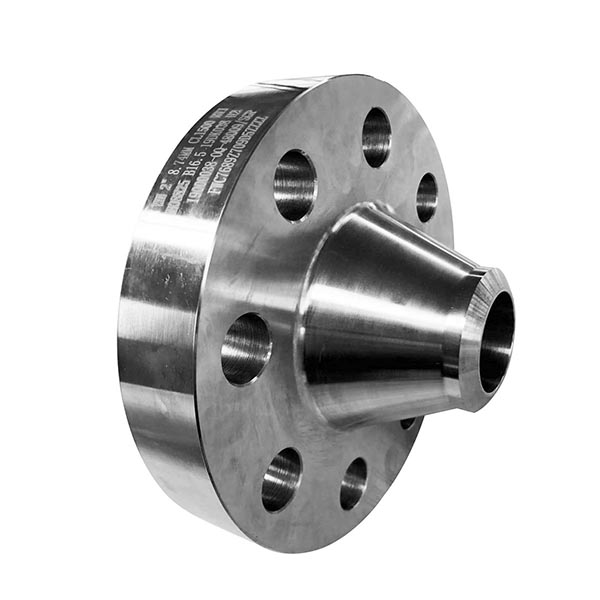

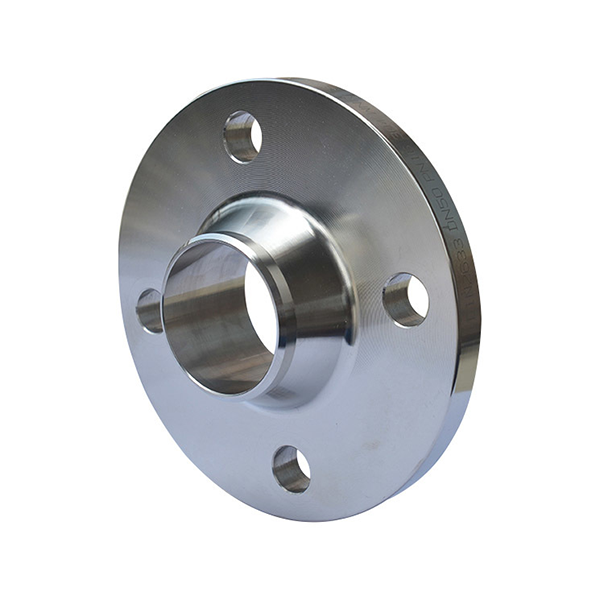

1. Сварный фланц шеи (WN)
- Особенности коничная шея для сварки труб.
- Идеально подходит для применений высокого давления/температуры.

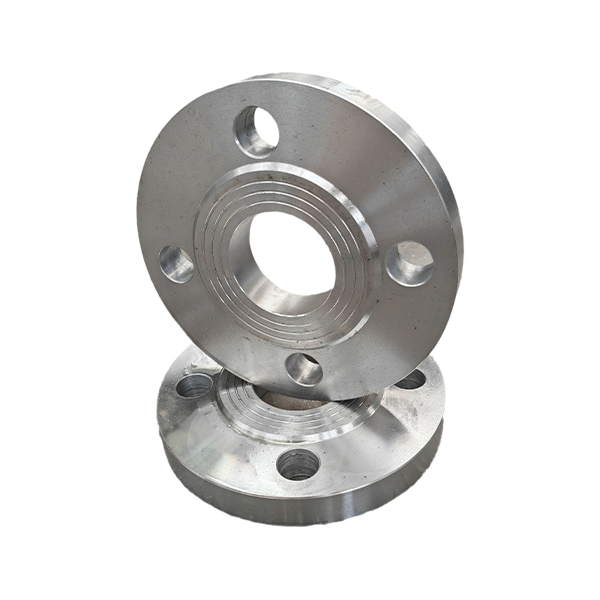

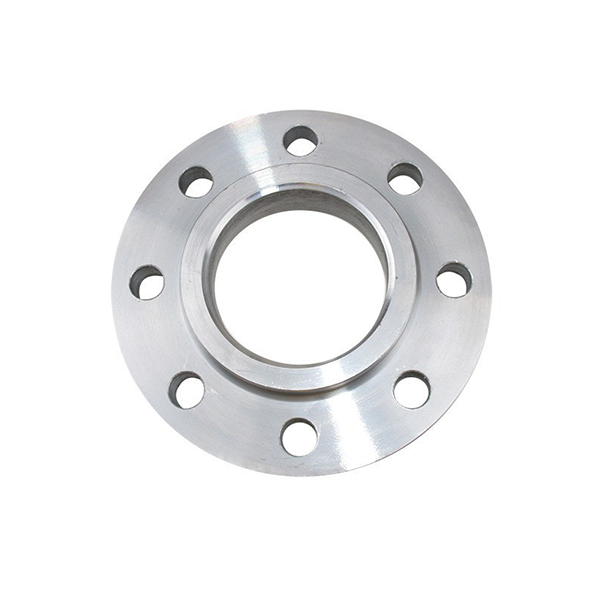

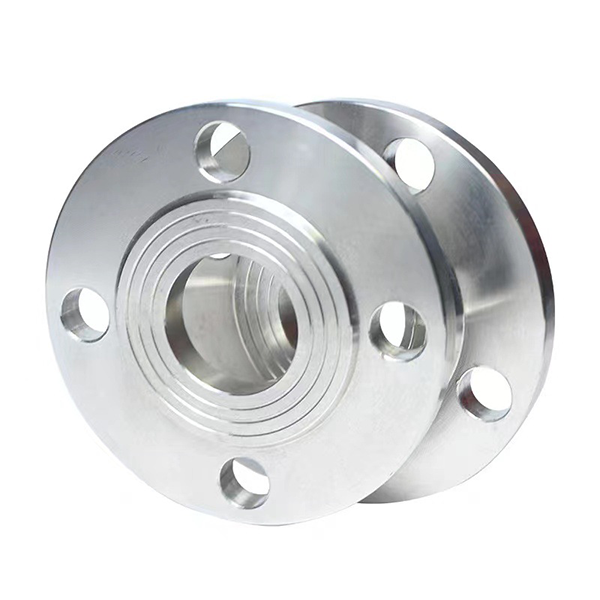

2. Слип-он фланца (SO)
- Слижит над трубой и сваряется с обеих сторон.
- Легкое выравнивание, подходящее для систем низкого давления.
3. Сварный фланц розетки (SW)
- Труба вставляется в розетку и сваряется.
- Используется для трубопроводов малого диаметра, высокого давления.
4. Резьбовый фланц
- Подключается через внутренние резьбы (не требуется сварка).
- Общее в низкого давления, некритические системы.

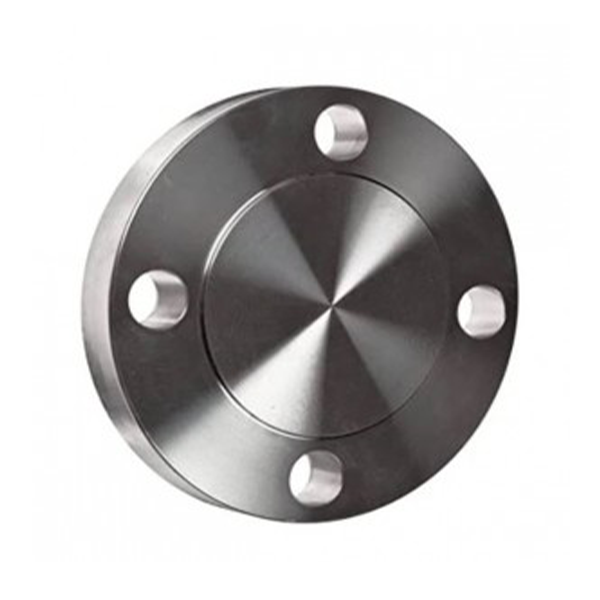

5. Слепый фланц
- Твердая пластина для уплотнения окончаний труб или отверстий сосуда.
Используется для изоляции, тестирования или будущего расширения.
6. Фланца соединения лапа (LJ)
- Пары с "концом стубка" для легкого вращения / выравнивания.
- Подходит для коррозивных или абразивных сред.
7. Фланца отверстия
- Предназначен для измерения потока (например, отверстные пластины).
- Включает краны давления для приборов.
Особенности и приложения
Фланцы позволяют модульную сборку и обслуживание в системах под давлением.Сварные шейные фланцы обрабатывают циклические нагрузки высокого напряжения в трубопроводах нефтеперерабатывающего завода, в то время как слепые фланцы изолируют секции во время инспекций.Фланцы соединений облегчают выравнивание в системах низкого давления, таких как пищевые заводы.
Сценарии использования
В терминалах СПГ фланцы из нержавеющей стали выдерживают криогенные температуры. Гидравлические системы используют разделенные фланцы, соответствующие стандарту SAE J518, для быстрой демонтажи.На ядерных станциях требуются фланцы, сертифицированные по разделу III ASME, с строгой отслеживаемостью.
Состав материала
Стандартные материалы включают углеродную сталь (ASTM A105), нержавеющую сталь (A182 F316) и никельовые сплавы (Inconel 625).Покрытия, такие как PTFE или горячее оцинкование, повышают химическую устойчивость.
Процесс производства
Кование при 1200 ° C обеспечивает целостность структуры зерна, за которой следует обработка на чпу для точности отверстия болта. Тепловая обработка (нормализация при 900°С или гашение и загартывание) оптимизирует твердость. Поверхностные отделки достигают Ra ≤ 3,2 мкм для уплотнения уплотнения.
Упаковка и транспортировка
Фланцы отдельно упакованы в пленку VCI и упакованы в армированные деревянные ящики с сушителями.
